Ord - fraser - termer - Ohms Lov - enheder

Kursus i elektronik

Lad det være slået fast med det samme: Strøm løber fra plus til minus. Der vil være nogle subatomare universitetsnørder, der vil påstå noget andet, men for at arbejde med elektronik, som man i praksis gør i dag (og har gjort længe), så er det reglen, der gælder.

Man operer også med tre termer:

Spænding

Strøm

Modstand

Spænding:	Det, man sætter hen over noget. Man kan sammenligne det med vandtrykket i en vandhane.
Strøm:	Det, der løber gennem komponenterne. Man kan sammenligne det med selve vandet, der løber.
Modstand:	Det, som spændingen er over, og som strømmen løber igennem. Man kan sammenligne det med en vandhane og tykkelsen af det rør, som vandet løber igennem. Selv om der er en komponent, der hedder "en modstand", så kan man godt sige, at elektroniske kredsløb også samlet set danner . . . ikke "en modstand" som sådan, men (bare) modstand.

Ohms lov

. . . er den lov, man skal kende, når man beregner elektronik. Der er to grundlæggende love:

U = R * I

og

P = U * I

Bogstav	Funktion	Enhed
U	Spænding	Volt, forkortet V
I	Strøm	Ampere, forkortet A
R	Modstand	Ohm, forkortet Ω
P	Effekt	Watt

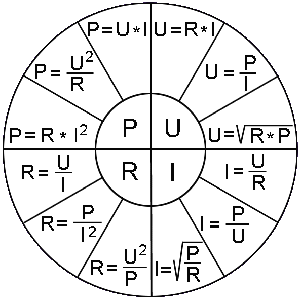

De to love kan flettes sammen, så man kan lave sine beregninger lettere:

De tre grundlæggende enheder i elektronikkens verden er:

Spænding; måles i Volt; angives med bogstavet "V"

Strøm; måles i Ampere; angives med bogstavet "A"

Modstand; måles i Ohm; angives med tegnet "Ω"

Oftest er værdierne så store eller så små, at man skal bruge en masse nuller for at angive størrelsen på værdien. Og det bliver ret hurtigt ret upraktisk at have med at gøre. Så derfor bruger man "forkortelser" til at angive antallet af nuller i en værdi:

Navn (og udtale)	Forkortelse	Antal nuller	I potens
Mega	M	6 (1000000)	10^6
kilo	k	3 (1000)	10^3
milli	m	(-)3 (0,001)	10^-3
mikro	µ	(-)6 (0,000001)	10^-6
nano	n	(-)9 (0,000000001)	10^-9

Der findes flere, men disse er de mest brugte.

Eksempler:

En modstand til en lysdiode:
1 kΩ = 1000 Ω - udtales "én kiloohm"

En modstand til en elektrostatisk "grasser":
5 MΩ = 5.000.000 Ω - udtales "fem megaohm"

Passende strøm til en lysdiode:
10 mA = 0,01 A - udtales "ti milliampere"

Passende strøm til et ringetryk:
1 mA = 0,001 A - udtales "én milliampere"

Afsted til næste del!
